Сварочный дым редко остается только там, где образовался. Если его не убирать рядом с источником, он быстро поднимается вверх, расходится по участку, попадает в зону дыхания сварщика и оседает на оборудовании, стенах, оснастке и соседних рабочих местах. Поэтому санитарная обстановка на сварочном участке зависит не только от общей вентиляции помещения, но и от того, насколько быстро загрязнение забирается именно в месте образования.

Один из вариантов такой организации поста — сварочно-сборочный стол со встроенной вытяжкой. В этом случае рабочая поверхность используется не только для сборки, базирования и фиксации деталей, но и для локального удаления сварочных аэрозолей. Дым стараются захватить ближе к зоне сварки и направить в систему отвода или фильтрации, пока он не разошелся по цеху.

При этом такой стол не стоит воспринимать как универсальное решение, которое само по себе гарантирует чистый воздух и выполнение санитарных требований. Эффект зависит от типа сварки, расхода воздуха, конструкции стола, положения детали, режима работы, состояния фильтров и общей вентиляции помещения. Но при правильном подборе и обслуживании встроенная вытяжка может заметно улучшить обстановку на конкретном рабочем месте.

Почему сварочный дым лучше убирать у источника

Сварочный аэрозоль образуется прямо в зоне дуги, нагрева и плавления металла. Пока он находится рядом с местом образования, его проще направить в вытяжку. Чем дальше дым ушел от точки сварки, тем сложнее его собрать: он смешивается с воздухом помещения, поднимается вверх, расходится потоками от движения людей, ворот, тепловых источников и общеобменной вентиляции.

Если полагаться только на удаление загрязненного воздуха из всего помещения, система работает уже с разбавленным загрязнением. Это лучше, чем отсутствие вентиляции, но с точки зрения рабочего места не всегда достаточно. Сварщик находится ближе всего к источнику дыма, и именно в зоне его дыхания концентрация может быть выше, чем в среднем по цеху.

Локальная вытяжка решает другую задачу: не просто обновлять воздух в помещении, а забирать загрязнение до распространения. Встроенная вытяжка в столе особенно уместна там, где сварка выполняется на рабочей поверхности, а детали имеют небольшие или средние размеры. В таких условиях источник дыма находится близко к зоне съема.

Чем стол с вытяжкой отличается от обычного поста

Обычный сварочно-сборочный стол помогает выставить, зафиксировать и собрать деталь. Вытяжка при этом обычно организуется отдельно: через зонт, вытяжной рукав, вытяжную панель или общую вентиляцию участка. У каждого решения есть свои ограничения. Рукав нужно переставлять, зонт не всегда захватывает дым от конкретной точки, а общеобменная вентиляция работает по помещению в целом и хуже справляется с локальной концентрацией у лица сварщика.

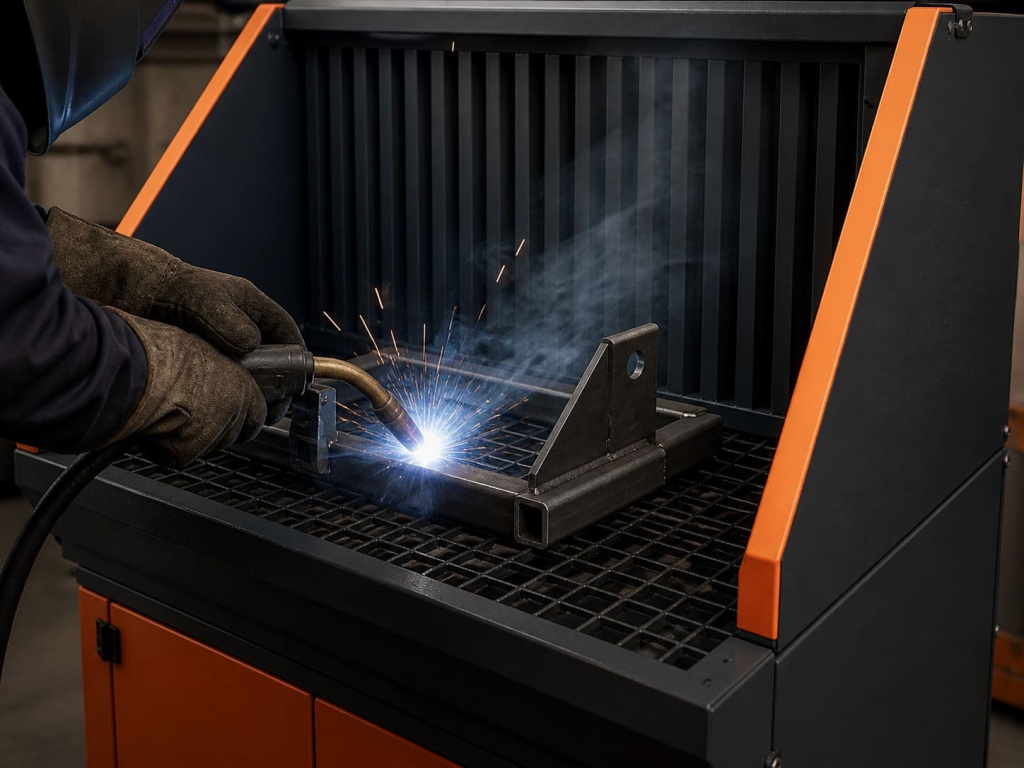

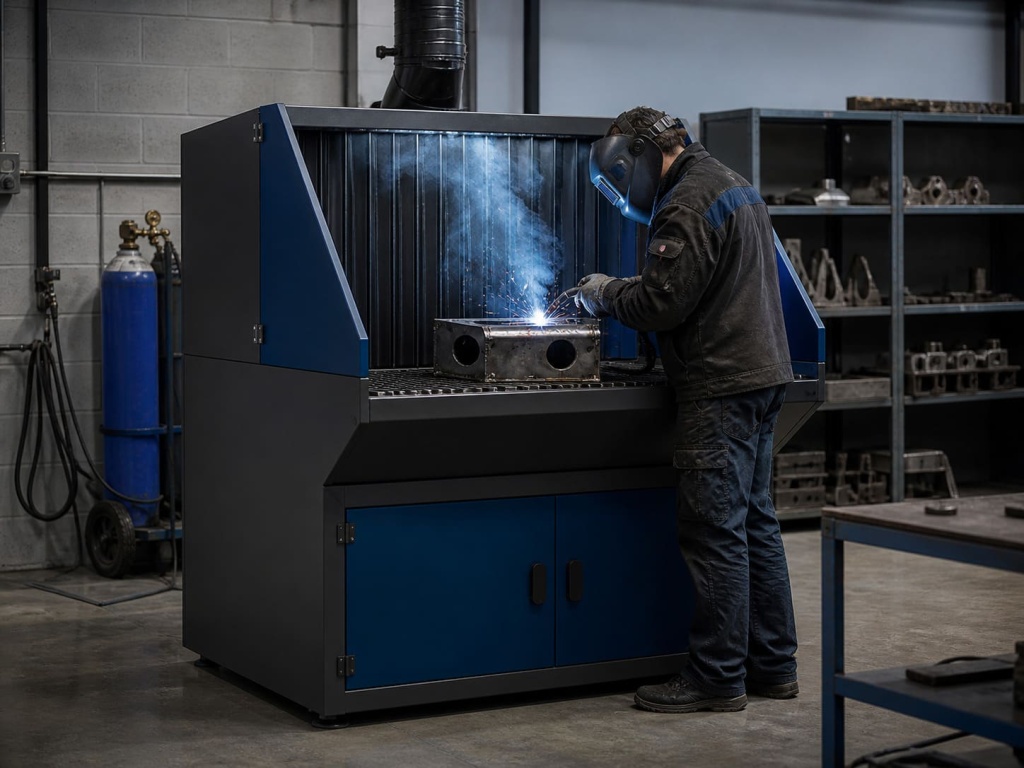

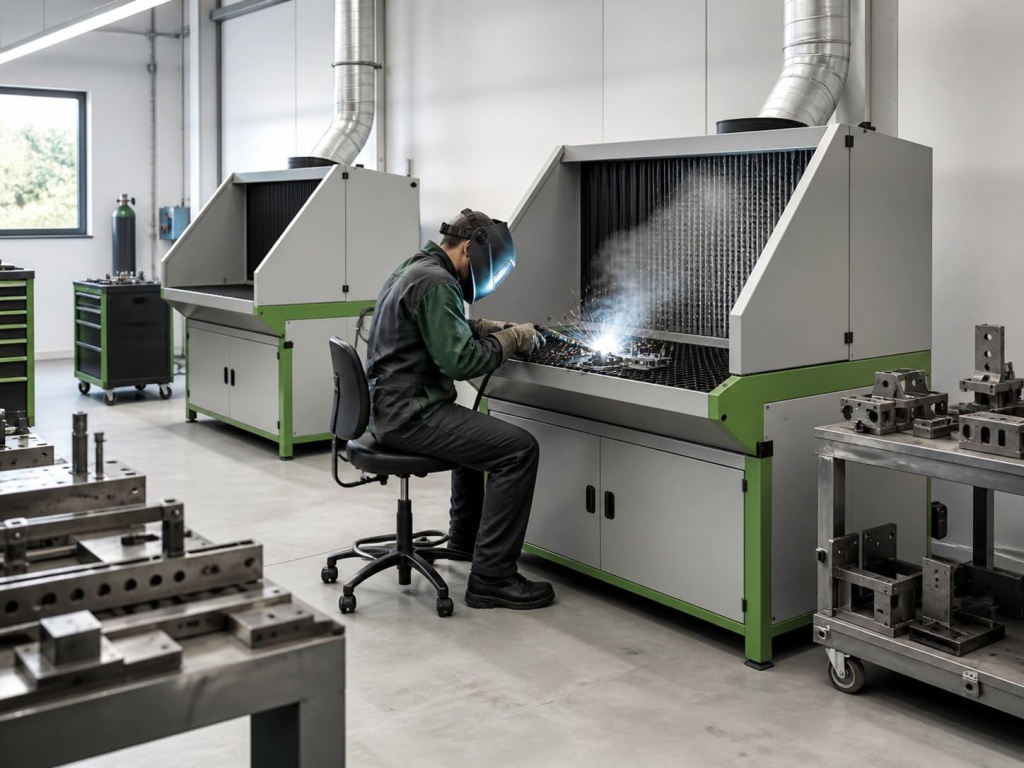

Стол со встроенной вытяжкой объединяет две задачи: рабочую поверхность и удаление загрязнений. Сварщик собирает деталь на столе, фиксирует ее оснасткой и выполняет сварку в зоне, где уже предусмотрен съем дыма. Это удобно, когда работы повторяются, детали находятся на плоскости стола, а дым можно направить вниз, назад или через специальные зоны отбора воздуха.

Главная ценность такой компоновки — сокращение расстояния между местом образования аэрозоля и точкой удаления. Но это работает только тогда, когда сварочная зона действительно находится в пределах действия вытяжки. Если деталь высокая, закрывает поток, сварка ведется далеко от зоны съема или дым уходит мимо приемной части, эффективность снижается.

Как меняется санитарная обстановка на участке

При правильной настройке локальный съем помогает уменьшить задымление возле рабочего места. Сварщику становится проще видеть зону шва, меньше дыма задерживается над столом, снижается распространение аэрозолей к соседним постам. Это не означает, что воздух автоматически становится безопасным по всем параметрам, но локальная концентрация загрязнений может заметно уменьшиться.

Меняется и состояние самого участка. Когда дым и частицы меньше расходятся по помещению, меньше загрязнений оседает на рабочих поверхностях, стеллажах, оснастке, светильниках и оборудовании. Это важно не только для чистоты, но и для общей культуры производства: детали меньше пачкаются, оснастка дольше остается в нормальном состоянии, обслуживание поста становится проще.

Локальная вытяжка также снижает зависимость от того, как быстро общеобменная вентиляция успеет разбавить загрязнение. Более правильная логика для сварочного участка выглядит так: сначала забрать вредности ближе к источнику, затем обеспечить нормальный воздухообмен в помещении.

Почему расход воздуха нельзя выбирать на глаз

Эффективность вытяжки напрямую связана с расходом воздуха и скоростью захвата в рабочей зоне. Если расход недостаточен, дым будет уходить мимо приемной зоны и распространяться по участку. Если поток организован неудачно, система может шуметь, мешать работе, но при этом не давать ожидаемого результата.

При этом нельзя просто сказать: чем больше расход, тем лучше. Слишком большой поток может создавать лишний шум, увеличивать энергопотребление, влиять на устойчивость защитного газа при некоторых видах сварки, поднимать пыль или создавать неудобные воздушные движения. Поэтому расход воздуха должен соответствовать задаче, конструкции стола, типу работ и общей схеме вентиляции.

На практике важно смотреть не только на паспортные характеристики, но и на реальные условия: где находится сварочная зона, какие детали свариваются, насколько часто пост работает, как организован отвод воздуха, используются ли фильтры, есть ли подпитка приточным воздухом. Без учета этих факторов даже хорошее оборудование может показать средний результат.

Как положение детали влияет на эффективность съема

Встроенная вытяжка работает лучше, когда дым имеет понятный путь к зоне удаления. Если небольшая деталь лежит на столе, а сварка идет рядом с приемной зоной, аэрозоль легче захватывается потоком. Но если деталь крупная, сложная по форме или перекрывает каналы вытяжки, движение воздуха меняется.

Иногда сама заготовка становится экраном. Дым образуется за перегородкой, внутри угла, под выступом или в зоне, которую поток воздуха плохо обтекает. В таких случаях часть загрязнения уходит вверх или в сторону, даже если стол оснащен вытяжкой. Поэтому эффективность зависит не только от оборудования, но и от того, как технологически размещают деталь на посту.

Это особенно важно при сварке корпусных элементов, рам, кронштейнов и узлов с несколькими плоскостями. Нужно заранее понимать, где чаще всего будет зона сварки, не перекроют ли ее упоры и зажимы, не будет ли деталь направлять дым в сторону оператора, удобно ли менять положение изделия.

Почему встроенная вытяжка не заменяет всю вентиляцию

Локальная вытяжка снижает распространение загрязнений у источника, но она не отменяет общеобменную вентиляцию. В помещении все равно должны удаляться остаточные загрязнения, тепло, продукты горения, пыль и воздух, который не был захвачен локальными системами. Кроме того, если воздух удаляется, его нужно компенсировать притоком, иначе вентиляция может работать нестабильно.

Санитарная обстановка оценивается не только по ощущению «дыма стало меньше». Для подтверждения соответствия требованиям нужны расчеты, замеры, проверка концентраций и анализ условий труда. Поэтому корректнее говорить так: стол с вытяжкой может помочь снизить загрязнение в рабочей зоне, но сам по себе не является гарантией выполнения нормативов без проектирования и контроля.

На небольших участках часто считают, что после установки локальной вытяжки вопрос вентиляции решен. Но если отвод воздуха сделан неправильно, фильтры не обслуживаются, притока нет, а соседние посты работают без локального съема, общая обстановка все равно может оставаться проблемной.

Где стол с вытяжкой особенно уместен

Лучше всего такая компоновка раскрывается на работах с небольшими и средними деталями, которые удобно размещать на столе. Это могут быть кронштейны, корпуса, рамы, кожухи, основания, листовые элементы, серийные сварные узлы. Если сварка чаще всего выполняется на рабочей поверхности, встроенная вытяжка становится логичным элементом поста.

Она удобна и там, где важно совместить фиксацию и удаление дыма. Например, деталь нужно точно выставить, прижать, прихватить, проварить несколько участков и сразу перейти к следующей заготовке. Если при этом каждый раз переставлять вытяжной рукав, рабочий цикл усложняется. Встроенный съем снижает количество лишних действий, хотя не исключает необходимости правильно располагать изделие.

Еще один подходящий сценарий — повторяемые операции. В серии проще настроить рабочую схему: где лежит деталь, где проходит шов, какие зоны должны быть открыты для вытяжки, как ставить оснастку. Когда процесс повторяется, легче добиться стабильного эффекта и контролировать, что вытяжка действительно работает в нужном месте.

Какие ошибки снижают эффект

Первая ошибка — ставить стол с вытяжкой без анализа типовых деталей. Если сварка фактически идет не там, где работает зона съема, результат будет слабее ожидаемого. Оборудование может быть исправным, но загрязнение просто не попадает в поток.

Вторая ошибка — перекрывать вытяжные зоны оснасткой, заготовками или временными приспособлениями. На сварочном посту это происходит легко: поставили упор, положили массивную деталь, закрыли часть поверхности, передвинули изделие. В итоге путь воздуха изменился, а дым начал уходить вверх.

Третья ошибка — забывать про фильтры и обслуживание. Если система рассчитана на фильтрацию, со временем фильтрующие элементы загрязняются. Сопротивление растет, расход падает, а эффективность съема ухудшается. Внешне пост может выглядеть так же, но фактически вытяжка работает слабее.

Четвертая ошибка — не учитывать приточный воздух. Если из помещения удаляется значительный объем воздуха, его нужно компенсировать. Иначе потоки могут стать непредсказуемыми: вытяжка будет работать нестабильно, ворота и двери начнут втягивать холодный воздух, а загрязнения могут распространяться не так, как предполагалось.

Как обслуживать систему, чтобы эффект не снижался

Для локальной вытяжки важно не только установить оборудование, но и сохранить его рабочие параметры. Нужно регулярно проверять тягу, состояние фильтров, чистоту каналов, исправность вентилятора, герметичность соединений и отсутствие препятствий в зоне съема. Если система имеет индикаторы загрязнения или регламент обслуживания, их нельзя игнорировать.

На производстве полезно закрепить простые правила: не перекрывать приемные зоны без необходимости, не складировать на столе лишние предметы, очищать поверхность от пыли и окалины, проверять работу вытяжки перед сменой, своевременно менять фильтры. Именно такие действия определяют, будет ли система стабильно работать через месяц, полгода и год.

Также важно обучить сотрудников. Сварщик должен понимать, что вытяжка в столе не работает сама по себе. Если он сваривает деталь в стороне от зоны съема или закрывает поток металлом, дым будет уходить мимо. Когда оператор понимает принцип работы, он быстрее привыкает размещать заготовку так, чтобы система помогала.

Как оценить реальный эффект

Оценка не должна строиться только на впечатлении. Визуально можно заметить, что дыма стало меньше, он быстрее уходит от стола и меньше расходится к соседним постам. Но для серьезной оценки нужны более объективные признаки.

Среди практических показателей можно смотреть на стабильность тяги, состояние фильтров, количество осаждающихся загрязнений вокруг поста, жалобы работников, видимость рабочей зоны, результаты производственного контроля воздуха. Если речь идет о санитарных требованиях, без измерений и расчетов делать вывод о соответствии нельзя.

Правильный подход — сначала определить цель. Нужно уменьшить дым в зоне дыхания? Снизить распространение аэрозолей по участку? Улучшить видимость шва? Организовать более компактный сварочный пост? Под каждую цель могут быть разные критерии. Стол с вытяжкой должен оцениваться как часть конкретной системы участка.

Что учитывать при подборе стола

При выборе важно смотреть не только на размер рабочей поверхности. Нужно учитывать тип сварки, характер деталей, расположение швов, способы фиксации, предполагаемый расход воздуха, фильтрацию, удобство обслуживания, место для подключения и совместимость с общей вентиляцией. Если стол используется как сборочная база, важна и оснастка: упоры, зажимы, отверстия, возможность быстро выставлять детали.

Для небольшого участка особенно важно не перегрузить рабочее место лишними элементами. Стол должен помогать сварщику, а не мешать ему двигаться, ставить детали и пользоваться инструментом. Если вытяжка улучшает воздух, но затрудняет фиксацию или доступ к шву, общий производственный эффект может оказаться спорным.

Выбор лучше начинать с описания типовых работ. Какие детали свариваются чаще всего? Где образуется дым? Нужно ли перемещать изделие? Как часто выполняется сварка? Есть ли общая вентиляция? Кто будет обслуживать фильтры? Ответы на эти вопросы помогают понять, какой формат поста нужен на самом деле.

Если рассматривать готовые варианты рабочих мест с локальным съемом дыма, примеры таких решений можно посмотреть в разделе https://irobs.ru/catalog/svarochno-sborochnye-stoly-s-vytyazhkoy_5974/

Итог

Сварочно-сборочный стол со встроенной вытяжкой меняет санитарную обстановку не за счет обещания полной очистки воздуха, а за счет более правильной логики удаления загрязнений. Дым и аэрозоли стараются забрать ближе к источнику, пока они не разошлись по участку и не попали в зону дыхания сварщика.

Лучше всего такое решение работает там, где сварка выполняется на рабочей поверхности, детали имеют небольшие или средние размеры, а операции повторяются. В этих условиях встроенная вытяжка помогает уменьшить задымление возле поста, улучшить видимость рабочей зоны и снизить распространение загрязнений по цеху.

Но результат зависит от расчета, расхода воздуха, положения детали, состояния фильтров, обслуживания и общей вентиляции помещения. Поэтому стол с вытяжкой нужно рассматривать не как отдельный предмет оборудования, а как часть сварочного участка. Тогда он действительно помогает сделать рабочее место более организованным, удобным и безопасным с точки зрения санитарной обстановки.
