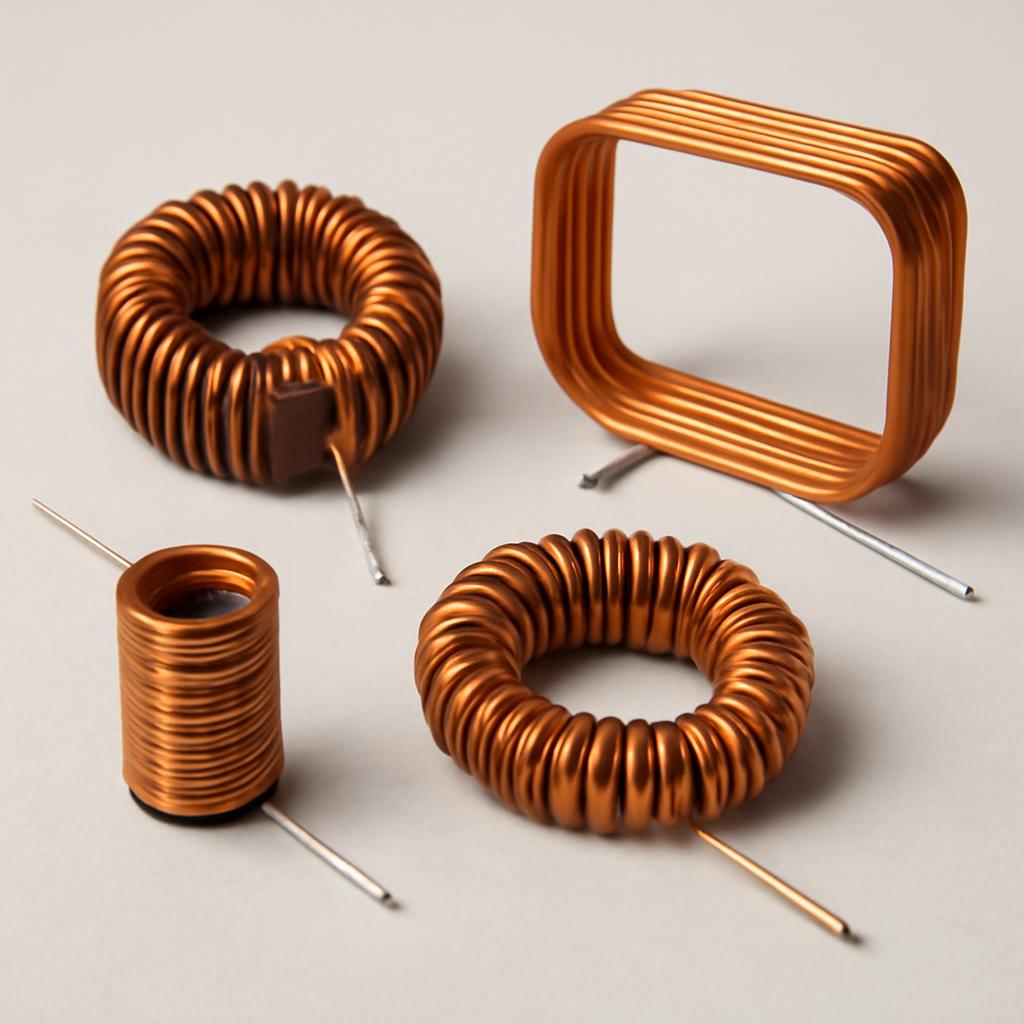

Катушка индуктивности, или индуктор, — один из фундаментальных компонентов в мире радиоэлектроники. Этот, на первый взгляд, простой элемент, состоящий из витков провода, встречается практически в любом устройстве: от радиоприемника и блока питания до смартфона и материнской платы компьютера. Его основная задача — накапливать энергию в магнитном поле и противодействовать изменению тока в цепи. Конечно, для промышленных или высокоточных приборов проще приобрести готовые компоненты, которые в широком ассортименте представлены на специализированных порталах, таких как https://radaelectron.ru, но умение самостоятельно изготовить индуктор открывает перед радиолюбителем новые горизонты. Это позволяет не только существенно сэкономить, но и создать компонент с уникальными, точно заданными параметрами для конкретного проекта, а также глубже понять физические процессы, лежащие в основе работы электронных схем. В этой статье мы подробно разберем, как сделать катушку индуктивности своими руками, пройдя весь путь от теоретических основ до практической намотки и проверки.

Что такое катушка индуктивности и зачем она нужна?

Прежде чем приступать к намотке, важно четко понимать, с чем мы имеем дело. Говоря простым языком, катушка индуктивности — это пассивный электронный компонент, который представляет собой обмотку из изолированного проводника, чаще всего медного. Когда через эту обмотку протекает электрический ток, вокруг нее возникает магнитное поле. Именно в этом поле и накапливается энергия. Главное свойство катушки — индуктивность, которая характеризует ее способность противодействовать изменению силы тока в цепи. Это явление называется электромагнитной индукцией. Единицей измерения индуктивности является Генри (Гн), но на практике чаще используются его производные: миллигенри (мГн), микрогенри (мкГн) и наногенри (нГн).

Катушка индуктивности — это пассивный электронный компонент, представляющий собой винтовую или спиральную обмотку из изолированного проводника, способную накапливать энергию в создаваемом ею магнитном поле при протекании электрического тока.

Применение катушек чрезвычайно широко. Они используются в качестве элементов колебательных контуров (в радиоприемниках и передатчиках), фильтров для сглаживания пульсаций тока (в блоках питания), дросселей для ограничения переменного тока, накопителей энергии (в импульсных преобразователях), а также в трансформаторах и электромагнитах. Умение изготовить катушку — это базовый навык для любого, кто серьезно увлекается электроникой.

Основные параметры индуктивности

Чтобы создать катушку с нужными характеристиками, необходимо понимать ее ключевые параметры. От них зависит, как компонент будет вести себя в электрической цепи.

• Ин дуктивность (L): Это основная характеристика, определяющая способность катушки накапливать энергию в магнитном поле. Зависит от количества витков, их диаметра, длины намотки и наличия/отсутствия, а также материала сердечника.
• Добротность (Q-фактор): Безразмерная величина, показывающая отношение реактивного сопротивления катушки к ее активному сопротивлению (потерям). Чем выше добротность, тем меньше потери энергии в катушке и тем ближе ее свойства к идеальным. Высокая добротность особенно важна для колебательных контуров.
• Собственная межвитковая емкость: Витки катушки, расположенные рядом, образуют своего рода миниатюрные конденсаторы. Суммарная емкость этих "конденсаторов" называется собственной емкостью катушки. Этот параметр ограничивает максимальную рабочую частоту индуктора.
• Номинальный ток: Максимальный постоянный или среднеквадратичный переменный ток, который может протекать через катушку без ее перегрева или насыщения сердечника (если он есть). Превышение этого тока может повредить изоляцию провода или необратимо изменить свойства ферромагнитного сердечника.

Подготовка к работе: необходимые материалы и инструменты

Прежде чем приступить к намотке, необходимо тщательно подготовиться и собрать все необходимое. Правильный выбор материалов и наличие подходящего инструментария — это половина успеха. От этого напрямую зависит качество, надежность и соответствие параметров будущей катушки расчетным значениям.

Выбор материалов для намотки

Основа любой катушки — это проводник, каркас и, в некоторых случаях, сердечник. Рассмотрим каждый элемент подробнее.

Провод

Для намотки катушек индуктивности используется изолированный медный провод, который также называют обмоточным. Наиболее распространены провода марок ПЭВ (Провод Эмалированный Высокопрочный) или ПЭТВ (Провод Эмалированный Термостойкий Высокопрочный). Эмаль служит изолятором, предотвращая короткое замыкание между витками. Диаметр провода выбирается исходя из двух факторов: требуемого номинального тока (чем больше ток, тем толще должен быть провод) и габаритов катушки. Для высокочастотных цепей иногда используют специальный провод — литцендрат. Он состоит из множества тонких, изолированных друг от друга жилок, сплетенных вместе, что позволяет снизить потери на высоких частотах (скин-эффект).

При выборе провода всегда берите его с небольшим запасом по длине. Нет ничего обиднее, чем обнаружить, что провода не хватило на последние несколько витков.

Каркас

Каркас (или оправа) — это диэлектрическая основа, на которую наматывается провод. Он обеспечивает механическую прочность и стабильность формы катушки. Материал каркаса должен обладать хорошими изоляционными свойствами и не вносить потерь, особенно на высоких частотах. В качестве каркаса можно использовать:

1. Картонные или бумажные гильзы. Самый простой и доступный вариант для низкочастотных дросселей и прототипов. Их можно изготовить самостоятельно, намотав несколько слоев плотной бумаги на стержень подходящего диаметра и пропитав клеем (например, БФ-2) или лаком.
2. Пластиковые трубки. Подойдут корпуса от шариковых ручек, фломастеров, шприцев или любые другие цилиндрические предметы из полистирола, ПВХ.
3. Стеклотекстолит или фторопласт. Это более "профессиональные" материалы, обладающие отличными диэлектрическими характеристиками и термостойкостью. Идеальны для ответственных и высокочастотных катушек.

Существуют и бескаркасные катушки. В этом случае намотка производится на временную оправку (например, гладкий металлический стержень), а после намотки витки фиксируются клеем, лаком или термоусадочной трубкой, и оправка удаляется.

Сердечник

Сердечник — это элемент из ферромагнитного материала, который вводится внутрь катушки для значительного увеличения ее индуктивности при тех же габаритах. Чаще всего используются ферритовые сердечники различной формы: стержневые, кольцевые (тороидальные), Ш-образные, чашеобразные ("броневые"). Выбор типа и материала сердечника зависит от рабочего диапазона частот и назначения катушки. Например, для фильтров в блоках питания хорошо подходят Ш-образные сердечники или тороидальные кольца из низкочастотного феррита, а для ВЧ-контуров — стержневые подстроечные сердечники из высокочастотных материалов.

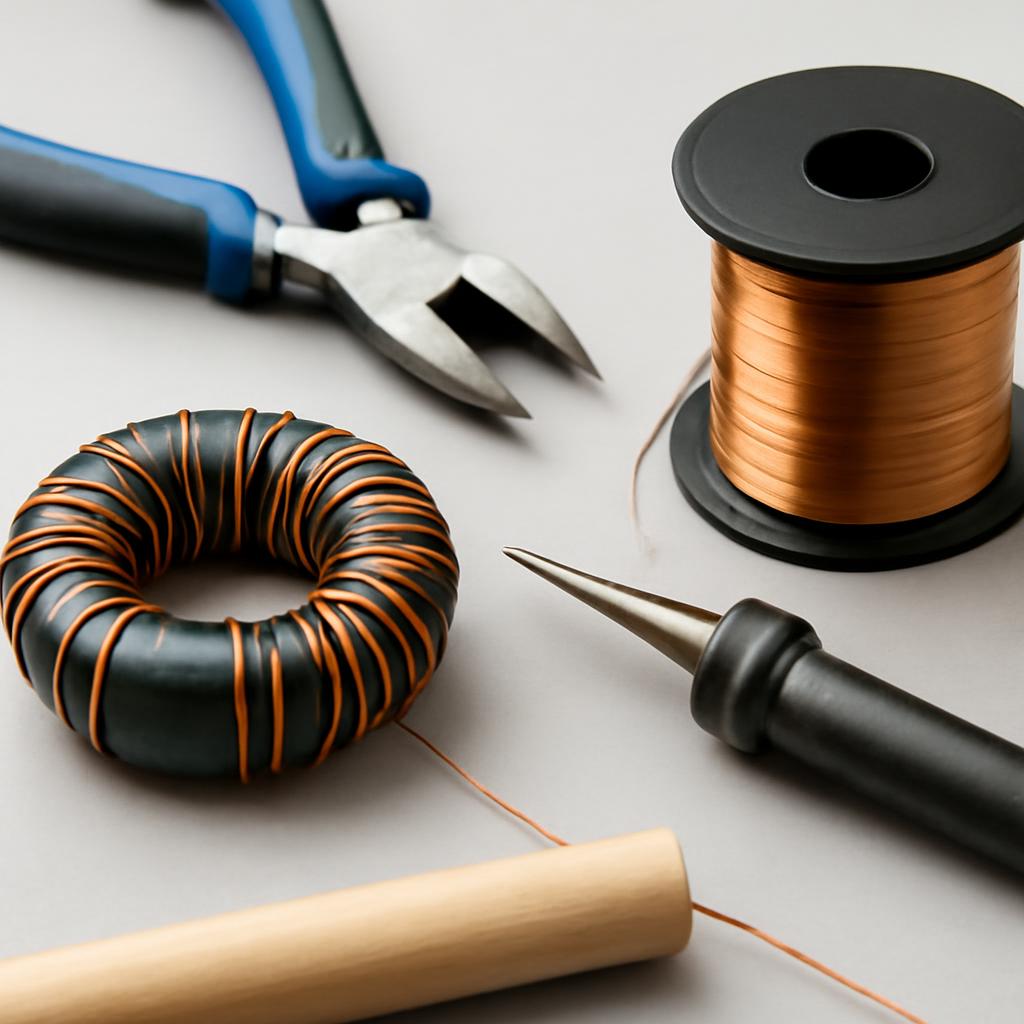

Необходимый инструментарий

Для комфортной и качественной работы вам понадобится несложный набор инструментов. Что-то из этого наверняка уже есть в вашей мастерской, а что-то, возможно, придется приобрести.

• Штангенциркуль или микрометр: Необходимы для точного измерения диаметра провода, а также размеров каркаса (внешнего диаметра и длины намотки). Эти данные критически важны для последующих расчетов.
• Инструмент для намотки: Для простых катушек достаточно аккуратно наматывать провод вручную. Для более ровной и плотной укладки можно зажать каркас в патрон ручной дрели или шуруповерта и, медленно вращая его, укладывать виток к витку. Существуют и специальные ручные или автоматические намоточные станки.
• Канцелярский нож или скальпель: Для аккуратного снятия эмалевой изоляции с концов провода перед пайкой. Некоторые виды эмали (ПЭТВ-2) можно облуживать паяльником без зачистки.
• Паяльник, припой и флюс: Для припаивания выводных концов катушки к плате или другим элементам схемы.
• Клей или лак: Клей БФ-2, эпоксидная смола или цапонлак используются для фиксации витков, чтобы они не разматывались и не смещались, особенно у бескаркасных катушек.
• LCR-метр (или мультиметр с функцией измерения индуктивности): Это, пожалуй, самый важный измерительный прибор в нашем деле. Он позволяет точно измерить получившуюся индуктивность и добротность катушки и сравнить результат с расчетным значением. Без него изготовление катушки превращается в "угадайку".

Наличие LCR-метра отличает профессиональный подход от любительского. Возможность измерить результат своей работы — ключ к созданию предсказуемых и надежных электронных устройств.

Собрав все необходимые материалы и инструменты, можно переходить к следующему важному этапу — расчету параметров будущей катушки.

Расчет катушки индуктивности: формулы, онлайн-калькуляторы и практические советы

Расчет — это теоретический фундамент, на котором строится вся практическая работа. Неверный расчет приведет к тому, что изготовленная катушка не будет выполнять свои функции в схеме, и все усилия окажутся напрасными. Цель расчета — определить необходимое количество витков (N), которое нужно намотать на выбранный каркас проводом заданного диаметра, чтобы получить требуемую индуктивность (L). Существует несколько подходов к расчету: от классических "бумажных" формул до современных онлайн-сервисов.

Расчет однослойной цилиндрической катушки без сердечника

Это самый простой и распространенный тип катушки, который часто изготавливают радиолюбители. Для ее расчета можно воспользоваться упрощенной эмпирической формулой, которая дает достаточно точный результат для катушек, у которых длина намотки сопоставима с диаметром (l ≈ D) или немного больше.

Формула для расчета индуктивности однослойной катушки (в микрогенри, мкГн):
L ≈ (D² * N²) / (40 * l + 18 * D)

Где:

• L — индуктивность, мкГн.
• D — диаметр каркаса катушки, мм.
• l — длина намотки, мм.
• N — количество витков.

Обычно нам известна желаемая индуктивность L и параметры каркаса (D). Длина намотки (l) будет равна произведению количества витков (N) на диаметр провода с изоляцией (d). Отсюда мы можем вывести формулу для расчета необходимого количества витков N. Однако, как видно, N присутствует в формуле в квадрате и в знаменателе (через l), что делает ручной расчет не очень удобным. Именно поэтому для практических целей гораздо удобнее использовать онлайн-калькуляторы.

Использование онлайн-калькуляторов

В 2025 году нет необходимости вручную решать сложные уравнения. Существует множество бесплатных онлайн-калькуляторов (например, Coil32 для ПК или веб-версии на различных радиолюбительских сайтах), которые делают всю математическую работу за вас. Процесс расчета сводится к нескольким простым шагам:

1. Выбираете тип катушки (например, "однослойная на цилиндрическом каркасе").
2. Вводите известные параметры: требуемую индуктивность L, диаметр каркаса D и диаметр обмоточного провода d.
3. Нажимаете кнопку "Рассчитать".

Программа мгновенно выдаст результат: необходимое количество витков N, длину намотки l, длину провода, добротность и другие полезные параметры. Это самый быстрый, точный и удобный способ для большинства радиолюбителей.

Точность расчета в онлайн-калькуляторах очень высока, но всегда помните, что реальная индуктивность может незначительно отличаться из-за погрешностей намотки и свойств материалов. Финальная подстройка все равно производится по показаниям LCR-метра.

Расчет катушек с ферромагнитным сердечником

Расчет катушек на ферритовых сердечниках (особенно на тороидальных и Ш-образных) отличается. Здесь ключевую роль играет параметр, называемый коэффициентом индуктивности A_L. Это справочная величина, которая указывается производителем для конкретного типа и размера сердечника. Она показывает, какую индуктивность (обычно в наногенри, нГн) создает один виток, намотанный на данном сердечнике.

Формула для расчета в этом случае предельно проста:

L = A_L * N²

Отсюда, зная требуемую индуктивность L и параметр сердечника A_L, легко найти количество витков:

N = √(L / A_L)

Например, если нам нужна индуктивность 250 мкГн (или 250000 нГн), и мы используем ферритовое кольцо с параметром A_L = 1000 нГн/виток², то количество витков будет: N = √(250000 / 1000) = √250 ≈ 15.8. Округляем до целого числа — 16 витков.

Сравнительная таблица методов расчета

Для наглядности сравним основные методы расчета катушек индуктивности.

Сравнение различных подходов к расчету катушек индуктивности

Метод	Преимущества	Недостатки	Рекомендуется для
Ручной расчет по формулам	Глубокое понимание физики процесса, независимость от ПО.	Трудоемкость, высокая вероятность ошибки, сложность для многослойных катушек.	Простых однослойных катушек, образовательных целей.
Онлайн-калькуляторы и ПО	Высокая скорость и точность, расчет множества параметров, поддержка разных типов катушек.	Требуется доступ в интернет или установка ПО, "черный ящик" для новичка.	Всех типов катушек, повседневной практики радиолюбителя.
Расчет по параметру AL	Максимальная простота и точность для стандартных сердечников.	Требуется знание параметра AL из даташита на сердечник.	Катушек на ферритовых кольцах, Ш-образных и броневых сердечниках.
Метод подбора (экспериментальный)	Не требует предварительных расчетов, наглядность.	Обязательно наличие LCR-метра, большие затраты времени и провода.	Подстройки готовых катушек, когда точный расчет невозможен.

Таким образом, для большинства задач оптимальным выбором будет использование специализированных программ-калькуляторов. Они сочетают в себе точность, скорость и информативность, позволяя даже новичку успешно рассчитать катушку для своего проекта. После того как расчеты завершены и мы знаем точное количество витков, можно переходить к самому интересному — непосредственной намотке.

Пошаговая инструкция по намотке катушки индуктивности

Теперь, когда у нас есть все расчетные данные — необходимое количество витков, диаметр провода и размеры каркаса, — мы можем приступить к самой ответственной и творческой части процесса. Намотка требует аккуратности, терпения и внимания к деталям. Именно от качества укладки витков напрямую зависит, насколько реальные параметры катушки будут соответствовать расчетным.

Этап 1: подготовка каркаса и провода

Первым делом подготовьте каркас. Если вы используете готовую гильзу или трубку, убедитесь, что ее поверхность чистая и гладкая. На краях каркаса, где будут начинаться и заканчиваться витки, просверлите по два миниатюрных отверстия на небольшом расстоянии друг от друга. Это позволит надежно закрепить выводы провода. Возьмите конец обмоточного провода, оставьте запас около 5-10 см для будущего подключения (вывод), и проденьте его изнутри наружу через одну пару отверстий. Зафиксируйте провод, сделав несколько оборотов вокруг перемычки между отверстиями. Это предотвратит разматывание катушки в процессе работы.

Этап 2: процесс намотки

Это ключевой этап. Намотку следует производить, плотно прижимая виток к витку, создавая равномерное натяжение провода. Слишком слабое натяжение приведет к "рыхлой" катушке, параметры которой будут "плавать", а слишком сильное может деформировать тонкий каркас или даже порвать провод. Для удобства можно зажать один конец каркаса в патроне шуруповерта или ручной дрели и, медленно вращая его на малых оборотах, аккуратно укладывать провод. Существуют различные техники намотки, выбор которых зависит от назначения катушки.

Аккуратность при намотке — это не вопрос эстетики, а прямое условие получения катушки с расчетными параметрами. Каждый неровный или провисший виток вносит погрешность в итоговую индуктивность и снижает добротность.

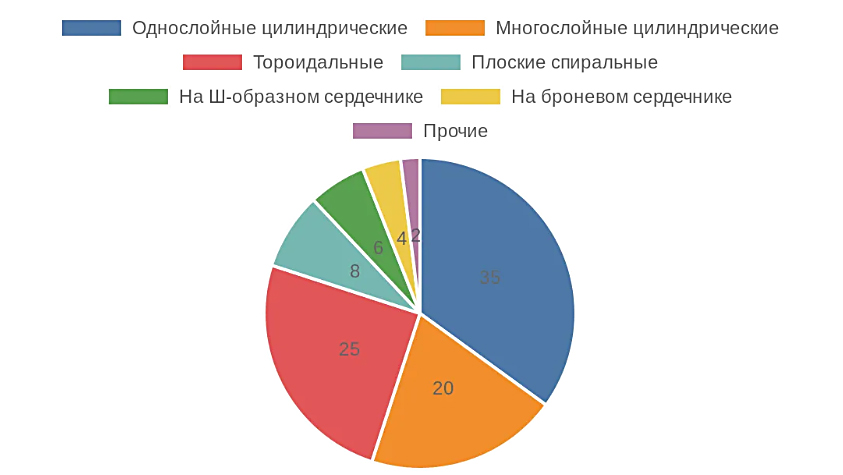

Основные техники намотки

Выбор техники определяет не только внешний вид, но и электрические характеристики, в частности, собственную емкость и добротность катушки.

Сравнение различных техник намотки катушек индуктивности

Техника намотки	Описание	Преимущества	Недостатки / Сложность
Однослойная рядовая	Витки укладываются плотно друг к другу в один слой.	Простота исполнения, минимальная собственная емкость, высокая добротность.	Низкая: подходит для начинающих. Позволяет получить относительно небольшую индуктивность.
Намотка "внавал"	Многослойная намотка, где витки укладываются хаотично.	Позволяет получить большую индуктивность в малых габаритах. Очень проста в исполнении.	Низкая: самая простая многослойная. Высокая собственная емкость, низкая добротность.
Многослойная рядовая	Витки укладываются ровными слоями, каждый последующий слой поверх предыдущего.	Хороший компромисс между габаритами и индуктивностью.	Средняя: требует аккуратности и, желательно, межслойной изоляции (например, лакотканью или фторопластовой лентой).
Тороидальная	Провод наматывается на сердечник в форме кольца (тора).	Высокая индуктивность, минимальное внешнее магнитное поле (не создает помех).	Высокая: требует терпения, провод нужно протаскивать через кольцо на каждом витке, часто с помощью специального челнока.

Этап 3: закрепление витков и выводов

Отсчитав нужное количество витков, закрепите второй конец провода аналогично первому, продев его через вторую пару отверстий на каркасе. Оставьте такой же по длине вывод. Теперь обмотку необходимо зафиксировать, чтобы она со временем не разболталась. Для этого можно использовать несколько методов. Самый простой — промазать всю поверхность катушки клеем БФ-2 или цапонлаком и дать высохнуть. Это надежно скрепит витки между собой. Для бескаркасных катушек или для дополнительной защиты можно использовать термоусадочную трубку подходящего диаметра. После усадки она плотно обожмет обмотку, создав прочный и эстетичный корпус.

Этап 4: зачистка выводов и лужение

Эмалевая изоляция на проводе не проводит ток, поэтому перед пайкой ее необходимо удалить с концов выводов. Сделать это можно несколькими способами:

• Механический: Аккуратно соскоблить эмаль по кругу острым лезвием ножа или скальпеля. Главное — не перерезать медную жилу.
• Термический: Некоторые типы эмали (ПЭТВ) можно сжечь жалом паяльника с капелькой припоя. Делать это нужно в хорошо проветриваемом помещении, так как дым от сгорающего лака вреден.
• Химический: Используя специальные растворители, но этот метод редко применяется в домашних условиях.

После зачистки залудите концы выводов: нанесите на них немного флюса (например, ЛТИ-120) и покройте тонким слоем припоя с помощью паяльника. Теперь катушка готова к монтажу в схему.

Этап 5: финальная проверка и подстройка

Это момент истины. Подключите готовую катушку к вашему LCR-метру и измерьте ее индуктивность. Сравните полученное значение с расчетным. Небольшое расхождение (5-10%) — это нормально. Если разница значительная, можно попробовать скорректировать индуктивность:

• Для бескаркасных катушек: Слегка сжимая катушку вдоль оси, вы увеличиваете индуктивность. Растягивая — уменьшаете.
• Для катушек на каркасе: Если индуктивность больше требуемой, отмотайте один-два витка. Если меньше — увы, придется домотать, что сложнее. Поэтому при расчете иногда имеет смысл заложить на 1-2 витка больше, чтобы потом можно было легко "подогнать" параметр, отматывая лишнее.
• Для катушек с подстроечным сердечником: Индуктивность плавно регулируется вкручиванием или выкручиванием ферритового сердечника.

Пройдя все эти этапы, вы получите полностью готовый к использованию электронный компонент, сделанный своими руками и точно соответствующий требованиям вашего проекта.
